钢丝绳压套机介绍

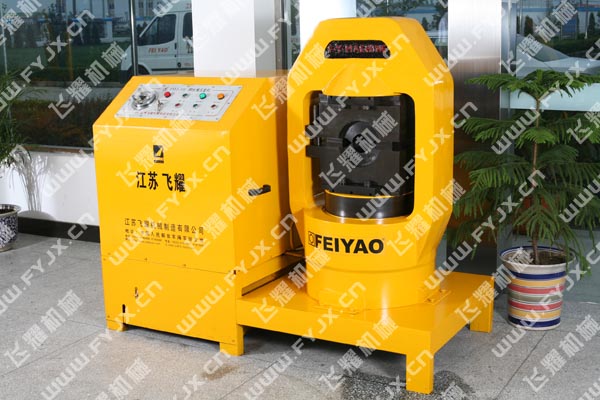

FY-GYJ-500型钢丝绳压套机（如图所示）主要由主 机系统、液压系统、电器系统三大部分组成。结构紧凑、安全可靠、操作方便。整体式机座、将主机、液压泵站、电器系统连接在一起，搬运安装极为便捷。采用可调式轴向柱塞泵，可以调节压套速度快慢。采用上下固定式模座，根据钢丝绳直径大小，只需更换模具即可，无需调整或更换模座。操作钢丝绳压套机整个过程均由电控按钮开关控制，快捷、轻便、迅速。

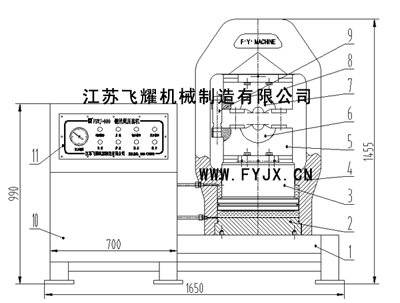

FY-GYJ-500型钢丝绳压套机结构示意图

1、机座　　2、缸底盖　　　3、活塞　　4、油缸 5、下模座　6、下模　　　　7、上模　　8、上模座 9、导柱　　10、液压泵站　11、操作面板

钢丝绳压套机电器系统

钢丝绳压套机电器系统由电源总开关、主电机、交流接触器、中间继电器、变压器、整流桥、按钮、开关、电磁铁线圈、指示灯等组成。（见电器原理图）

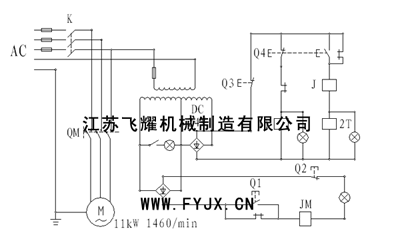

FY-GYJ-500型钢丝绳压套机电器原理图

钢丝绳压套机液压系统

钢丝绳压套机液压系统由轴向柱塞泵、溢流调压阀、三位四通电磁换向阀、主机油缸、阀座、高压油管及接头、油箱等组成。（见液压原理图）

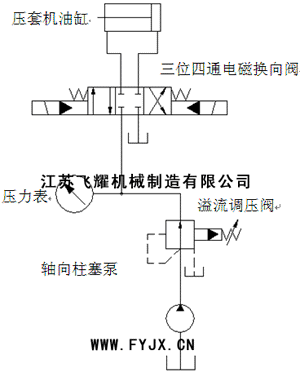

FY-GYJ-500型钢丝绳压套机液压原理图

钢丝绳压套机使用方法

• 1、将压套机的液压油箱加入过滤液压油至油标位置以上。
• 2、安装好所压钢丝绳配套模具，模具应安装牢固，各紧固件应拧紧以防松动。
• 3、合上钢丝绳压套机电源总开关，启动液压泵站主电机，这时电源指示灯亮。
• 4、根据压力表指示调整三位四通电磁阀下面的溢流调压阀，调整压力至所需要的值。（注：最高压力值不得超过31.5MPa）
• 5、根据压套速度的快慢可以调节轴向柱塞泵的斜盘角度，角度越大流量越大，速度越快；斜盘角度小流量变小，速度慢。
• 6、将绳和套置于模具中按下扣压按钮（指示灯亮），油缸上升，上下模具合拢，压至位置后，再按下松开按钮（指示灯亮），油缸下降、上下模分开，取出压好的钢丝绳套，钢丝绳压套机进行下一轮工作。

钢丝绳压套机使用注意事项

• 1、油箱内液压油应保持清洁，油面达到油标位置。
• 2、最高使用压力不得超过31.5PMa。
• 3、经常检查模具、模座、紧固件是否紧固。
• 4、不得空压模具，在更换模具前应关闭电源。
